濕電絕緣箱干燒電加熱管在管材料中心軸向放入電阻絲，并在其空隙部分填充導(dǎo)熱和絕緣性高的導(dǎo)熱材料，經(jīng)縮管烘干工藝而成。預(yù)購(gòu)濕電絕緣箱干燒電加熱管，可直接來(lái)電咨詢：13382641389。

上圖為濕電絕緣箱干燒電加熱管實(shí)拍圖片，盜用必究！

值得說(shuō)明：

1、電壓、功率（電壓根據(jù)接線方式以及額定電壓來(lái)決定；功率根據(jù)加熱介質(zhì)以及尺寸來(lái)決定，具體可以咨詢銷售人員）

2、管徑（一般是8mm、10mm、12mm、14mm、16mm、18mm、20mm等）

3、形狀尺寸

4、是否含有緊固件，如含有緊固件，緊固件大小以及螺紋長(zhǎng)度

5、彎管R弧度，請(qǐng)參考下面的表格

6、外觀材質(zhì)選擇：主要材質(zhì)有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼加涂層（防水垢處理）、SUS310S(俗稱：2520)、鈦管等。

7、電熱絲材質(zhì)選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于客戶的工作環(huán)境（溫度以及震動(dòng)性）。

歡迎直接來(lái)電咨詢：13382641389（手機(jī)/微信）項(xiàng)經(jīng)理

---

【管狀電加熱管概況】

工業(yè)管狀加熱管適用于大多數(shù)需要電加熱的場(chǎng)合。它們可以用直的形式或彎曲成各種形狀，根據(jù)要求非標(biāo)定制，因此工業(yè)用電加熱管一般均無(wú)現(xiàn)貨。

工業(yè)管狀電熱管常用于以下應(yīng)用中：

空氣加熱  |  浸入式液體加熱  |  管道加熱  |  對(duì)流加熱  |  烘干設(shè)備

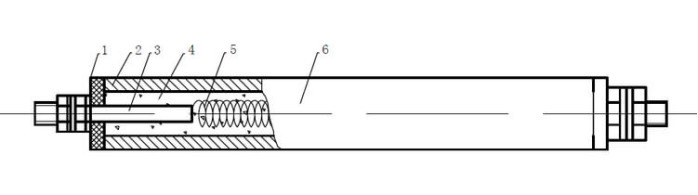

【雙頭電加熱管結(jié)構(gòu)】

1.陶瓷絕緣子  2.密封材料  3.引線棒  4.氧化鎂粉  5.電阻絲  6.金屬護(hù)套

【雙頭電加熱管設(shè)計(jì)，需要考慮因素】

影響加熱管耐久性的兩個(gè)最關(guān)鍵因素是:

1. 金屬護(hù)套管的選擇

2. 表面負(fù)荷的選擇（說(shuō)簡(jiǎn)單點(diǎn)，就是每米功率的選擇）

電加熱管的外殼材料類型取決于加熱管工作的溫度和加熱介質(zhì)的腐蝕性。電熱管表面負(fù)荷之所以重要，有兩個(gè)原因。首先，它決定了加熱管外殼材料在加熱條件下的所要承受的溫度。第二個(gè)原因是，每一種材料都有一個(gè)特定的表面負(fù)荷，使它可以在加熱周期內(nèi)能承受的住。

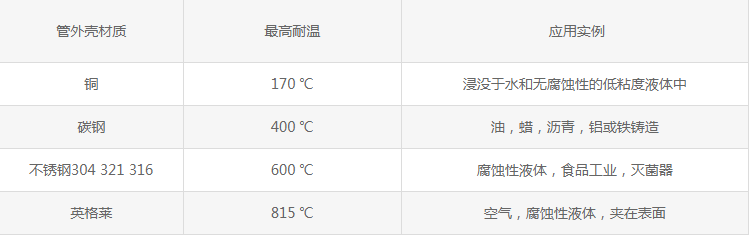

表1：列出各種管外殼材料，以及其允許溫度和推薦使用的介質(zhì)。

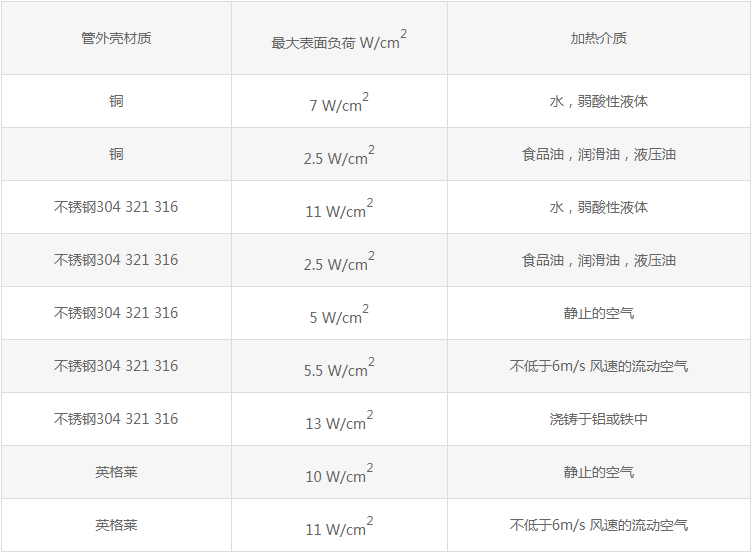

表2：列出不同材料的推薦表面負(fù)荷和介質(zhì)

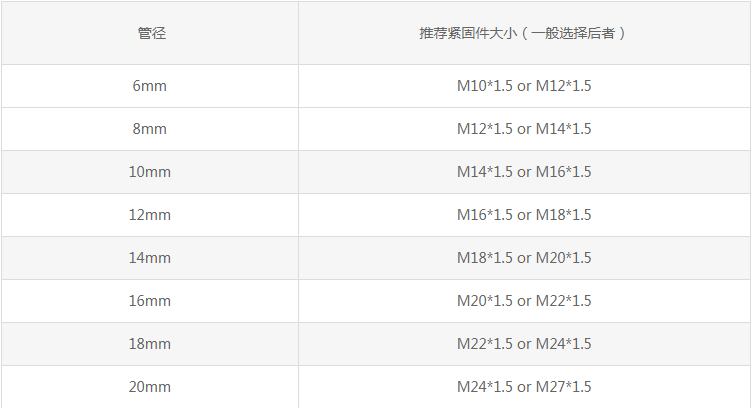

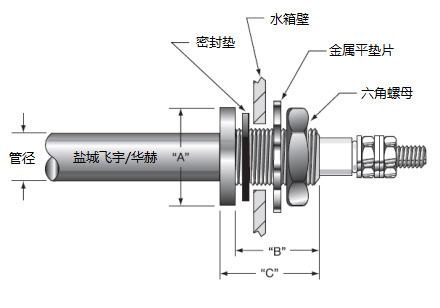

【雙頭電加熱管一般固定方式-緊固件固定】

【電加熱管彎管成異形的時(shí)候，需要注意以下】

通過(guò)縮管機(jī)縮管后的直徑，對(duì)電熱管的絕緣氧化鎂粉進(jìn)行了壓縮。然后在高溫爐中對(duì)這些加熱管進(jìn)行退火，以減輕在軋制過(guò)程中發(fā)生的金屬應(yīng)力(工作硬化)，使其減小護(hù)套的尺寸。退火使金屬回到軟態(tài)，使加熱管幾乎可以彎曲成任何形狀。然而，由于成形也會(huì)使金屬變硬，因此必須采取一些預(yù)防措施，以防止在彎曲或出現(xiàn)應(yīng)力開裂痕跡時(shí)護(hù)套斷裂。

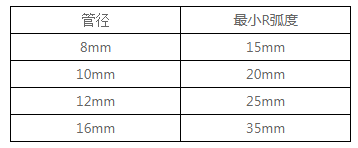

電加熱管在彎管的時(shí)候，其中需要注意一個(gè)R弧度的限制，R弧度太小，加熱管易彎斷，報(bào)廢率高，正常彎管成各種異形的情況下，沒(méi)有特殊要求應(yīng)該符合下面表格中的最小R弧度形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。



形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。

【電加熱管使用注意點(diǎn)】

1、電加熱管允許在下列條件下工作：

（1）空氣相對(duì)濕度不大于95%；

（2）工作電壓不大于額定值的1.1倍，外殼應(yīng)有效接地。

2、加熱介質(zhì)為液體時(shí)，電熱管的有效長(zhǎng)度必須全部浸在液體中。電加熱管發(fā)熱部份應(yīng)與容器壁有一定距離，一般為50-60mm以上。

3、加熱液體的電加熱管不得用于加熱氣體或固體物。

4、加熱液體的元件，如發(fā)現(xiàn)管子表面有水垢或結(jié)炭時(shí)，應(yīng)清除干凈后再用，以免影響加熱管的使用壽命和降低熱效率。

5、熔煉輕金屬或硝鹽、堿、瀝青、石蠟等為固態(tài)時(shí)進(jìn)行加熱，應(yīng)降壓?jiǎn)?dòng)，待固態(tài)加熱介質(zhì)全部熔化后才能升至額定電壓。

6、加熱硝鹽時(shí)應(yīng)考慮安全措施，預(yù)防爆炸事故發(fā)生。

7、電熱管接線部份應(yīng)放在保溫層、加熱室外，并避免與腐蝕性、爆炸性氣體接觸。必須保持出線端部干燥、清潔，以免造成閃絡(luò)或短路。接線時(shí)勿用力過(guò)猛。

8、加熱管的端部可能溢出少量糊狀物，這是封口材料，不影響使用，待斷電后，將溢出物揩干凈即可。

9、電熱管應(yīng)儲(chǔ)存在空氣流通、相對(duì)濕度不大于85%、無(wú)腐蝕性氣體的室內(nèi)。

10、加熱管使用一段時(shí)間后又長(zhǎng)期不用而受潮后，其冷態(tài)絕緣電阻低于1兆 歐時(shí)，可將元件放在溫度200度左右的干燥箱中烘焙，或降低電壓直接通電加熱，除去潮氣，至恢復(fù)正常為止。

【快速聯(lián)系我們咨詢產(chǎn)品】

認(rèn)準(zhǔn)鹽城飛宇合金電器有限公司其他官方 網(wǎng)站：

1. http://www.98j8.cn/

2. https://www.ycheater.com/

3. https://www.ycfyhj.com/
