不規(guī)則高溫電加熱管是由國產(chǎn)或進(jìn)口高溫金屬材料作外殼、繞絲機(jī)自動(dòng)成型的電阻絲、高溫氧化美粉、引出棒、封口膠、接線螺母和墊片以及緊固件精密組合而成。它可以用作液體加熱管和空氣干燒加熱管。不規(guī)則高溫電加熱管工作原理是當(dāng)高溫電阻絲中有電流通過時(shí)，產(chǎn)生的熱通過改性氧化美粉向不銹鋼管表面?zhèn)鬟f，再傳導(dǎo)到被加熱件物體中去，這種結(jié)構(gòu)不但先進(jìn)，熱效率、表面負(fù)荷和溫度高，而且發(fā)熱均勻，這該產(chǎn)品在通電發(fā)熱時(shí)管表面表面絕緣不帶電，使用安全。

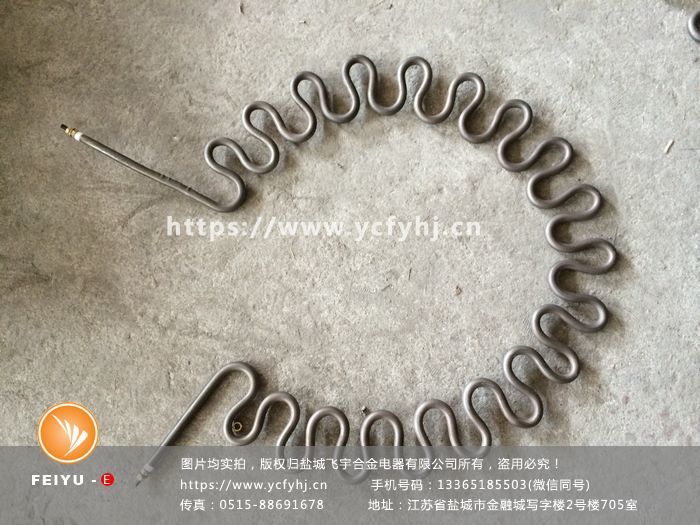

上圖為不規(guī)則高溫電加熱管實(shí)拍圖片，盜用必究



值得說明：



1、電壓、功率（電壓根據(jù)接線方式以及額定電壓來決定；功率根據(jù)加熱介質(zhì)以及尺寸來決定，具體可以咨詢銷售人員）

2、管徑（一般是8mm、10mm、12mm、14mm、16mm、18mm、20mm等）

3、形狀尺寸（提供圖紙或者樣品）

4、是否含有緊固件，如含有緊固件，緊固件大小以及螺紋長度

5、彎管R弧度，請參考下面表格數(shù)據(jù)

6、外觀材質(zhì)選擇：主要材質(zhì)有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼加涂層（防水垢處理）、SUS310S(俗稱：2520)、鈦管等。

7、電熱絲材質(zhì)選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這2者的選擇取決于客戶的工作環(huán)境（溫度以及震動(dòng)性）。



歡迎直接來 電咨詢： 13382641389 （手機(jī) /微信） 項(xiàng)經(jīng)理

---



【管狀電加熱管概況】



工業(yè)管狀加熱管適用于大多數(shù)需要電加熱的場合。它們可以用直的形式或彎曲成各種形狀，根據(jù)要求非標(biāo)定制，因此工業(yè)用電加熱管一般均無現(xiàn)貨。

工業(yè)管狀電熱管常用于以下應(yīng)用中：

空氣加熱  |  浸入式液體加熱  |  管道加熱  |  對(duì)流加熱  |  烘干設(shè)備



【雙頭電加熱管結(jié)構(gòu)】

1. 陶瓷絕緣子  2.密封材料  3.引線棒  4.氧化鎂粉  5.電阻絲  6.金屬護(hù)套



【雙頭電加熱管設(shè)計(jì)，需要考慮因素】



  影響加熱管耐久性的兩個(gè)最關(guān)鍵因素是:

1. 金屬護(hù)套管的選擇

2. 表面負(fù)荷的選擇（說簡單點(diǎn)，就是每米功率的選擇）

電加熱管的外殼材料類型取決于加熱管工作的溫度和加熱介質(zhì)的腐蝕性。電熱管表面負(fù)荷之所以重要，有兩個(gè)原因。首先，它決定了加熱管外殼材料在加熱條件下的所要承受的溫度。第二個(gè)原因是，每一種材料都有一個(gè)特定的表面負(fù)荷，使它可以在加熱周期內(nèi)能承受的住。



表1：列出各種管外殼材料，以及其允許溫度和推薦使用的介質(zhì)。



管外殼材質(zhì)	耐溫	應(yīng)用實(shí)例
銅	170 ℃	浸沒于水和無腐蝕性的低粘度液體中
碳鋼	400 ℃	油，蠟，瀝青，鋁或鐵鑄造
不銹鋼304 321 316	600 ℃	腐蝕性液體，食品工業(yè)，滅菌器
英格萊	815 ℃	空氣，腐蝕性液體，夾在表面



表2：列出不同材料的推薦表面負(fù)荷和介質(zhì)



管外殼材質(zhì)	≤表面負(fù)荷 W/cm2	加熱介質(zhì)
銅	7 W/cm2	水，弱酸性液體
銅	2.5 W/cm2	食品油，潤滑油，液壓油
不銹鋼304 321 316	11 W/cm2	水，弱酸性液體
不銹鋼304 321 316	2.5 W/cm2	食品油，潤滑油，液壓油
不銹鋼304 321 316	5 W/cm2	靜止的空氣
不銹鋼304 321 316	5.5 W/cm2	不低于6m/s 風(fēng)速的流動(dòng)空氣
不銹鋼304 321 316	13 W/cm2	澆鑄于鋁或鐵中
英格萊	10 W/cm2	靜止的空氣
英格萊	11 W/cm2	不低于6m/s 風(fēng)速的流動(dòng)空氣



【雙頭電加熱管一般固定方式-緊固件固定】





管徑	推薦緊固件大?。ㄒ话氵x擇后者）
6mm	M10*1.5 or M12*1.5
8mm	M12*1.5 or M14*1.5
10mm	M14*1.5 or M16*1.5
12mm	M16*1.5 or M18*1.5
14mm	M18*1.5 or M20*1.5
16mm	M20*1.5 or M22*1.5
18mm	M22*1.5 or M24*1.5
20mm	M24*1.5 or M27*1.5



【電加熱管彎管成異形的時(shí)候，需要注意以下】



通過縮管機(jī)縮管后的直徑，對(duì)電熱管的絕緣氧化鎂粉進(jìn)行了壓縮。然后在高溫爐中對(duì)這些加熱管進(jìn)行退火，以減輕在軋制過程中發(fā)生的金屬應(yīng)力(工作硬化)，使其減小護(hù)套的尺寸。退火使金屬回到軟態(tài)，使加熱管幾乎可以彎曲成任何形狀。然而，由于成形也會(huì)使金屬變硬，因此必須采取一些預(yù)防措施，以防止在彎曲或出現(xiàn)應(yīng)力開裂痕跡時(shí)護(hù)套斷裂。

電加熱管在彎管的時(shí)候，其中需要注意一個(gè)R弧度的限制，R弧度太小，加熱管易彎斷，報(bào)廢率高，正常彎管成各種異形的情況下，沒有特殊要求應(yīng)該符合下面表格中的最小R弧度



形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。



【電加熱管使用注意點(diǎn)】



1、電加熱管允許在下列條件下工作：

（1）空氣相對(duì)濕度不大于95%；

（2）工作電壓不大于額定值的1.1倍，外殼應(yīng)有效接地。

2、加熱介質(zhì)為液體時(shí)，電熱管的有效長度必須全部浸在液體中。電加熱管發(fā)熱部份應(yīng)與容器壁有一定距離，一般為50-60mm以上。

3、加熱液體的電加熱管不得用于加熱氣體或固體物。

4、加熱液體的元件，如發(fā)現(xiàn)管子表面有水垢或結(jié)炭時(shí)，應(yīng)清除干凈后再用，以免影響加熱管的使用壽命和降低熱效率。

5、熔煉輕金屬或硝鹽、堿、瀝青、石蠟等為固態(tài)時(shí)進(jìn)行加熱，應(yīng)降壓啟動(dòng)，待固態(tài)加熱介質(zhì)全部熔化后才能升至額定電壓。

6、加熱硝鹽時(shí)應(yīng)考慮安全措施，預(yù)防爆炸事故發(fā)生。

7、電熱管接線部份應(yīng)放在保溫層、加熱室外，并避免與腐蝕性、爆炸性氣體接觸。必須保持出線端部干燥、清潔，以免造成閃絡(luò)或短路。接線時(shí)勿用力過猛。

8、加熱管的端部可能溢出少量糊狀物，這是封口材料，不影響使用，待斷電后，將溢出物揩干凈即可。

9、電熱管應(yīng)儲(chǔ)存在空氣流通、相對(duì)濕度不大于85%、無腐蝕性氣體的室內(nèi)。

10、加熱管使用一段時(shí)間后又長期不用而受潮后，其冷態(tài)絕緣電阻低于1兆 歐時(shí)，可將元件放在溫度200度左右的干燥箱中烘焙，或降低電壓直接通電加熱，除去潮氣，至恢復(fù)正常為止。

【快速聯(lián)系我們咨詢產(chǎn)品】

認(rèn)準(zhǔn)鹽城飛宇合金電器有限公司其他官方 網(wǎng)站：

1. http://www.98j8.cn/

2. https://www.ycheater.com/

3. https://www.ycfyhj.com/
